太陽光パネルの仕組みを「量子力学」で解剖する
2026年現在、私たちの屋根の上や郊外の休耕地には、青黒く輝く太陽光パネルが当たり前のように並んでいます。多くの人々にとって、それは「太陽の光が当たれば電気が生まれる」という、ある種のマジックのような、あるいは極めて単純な日常風景の一部として認識されていることでしょう。
なぜ、ただのシリコンの板に光を当てるだけで、家庭を賄うほどのエネルギーが湧き出てくるのでしょうか。なぜ、カタログに記載されている「変換効率」は20％前後で、残りの80％は捨てられてしまうのでしょうか。
この記事では、太陽光発電のパネルについて、例えば自動車ではエンジンの内部、すなわちピストンの動きや燃料の爆発などの仕組みについて、量子力学を含め、できるだけ分かりやすく解説します。
アインシュタイン「光は波であり、粒である」
太陽光発電の原理を語る上で、絶対に避けて通れない人物がいます。アルベルト・アインシュタインです。一般的に彼は「相対性理論」で有名ですが、実は彼が1921年にノーベル物理学賞を受賞した理由のは「光電効果の法則の発見」に対してでした。この光電効果こそが、太陽光発電の心臓部であり、すべての始まりです。
19世紀末まで、物理学の世界では「光は波である」という考え方が支配的でした。水面に石を投げたときに広がる波紋のように、光もまた空間を伝わるエネルギーの波だと考えられていたのです。しかし、この「波説」だけでは説明のつかない現象が見つかりました。
金属に光を当てたとき、飛び出してくる電子の挙動がおかしいのです。もし光が波であれば、光を強く（明るく）すればするほど、波の高さが高くなるようにエネルギーが増し、電子は勢いよく飛び出すはずです。しかし実験では、どんなに強い光を当てても、光の「色（波長）」がある一定のラインを超えていないと、電子はピクリとも動かなかったのです。
アインシュタインの仮設
アインシュタインはこの謎を解くために、革命的な仮説を立てました。「光は波としての性質を持つと同時に、エネルギーの塊（粒子）としても振る舞う」という光量子仮説です。彼はこのエネルギーの粒を「光子（フォトン）」と呼びました。
ここで、量子力学の世界をイメージしやすくするために、カゴの中に無数のボール（電子）が埋まっている状態を思い浮かべてみましょう。ここに、外から別のボール（光子）を投げ込んで、中のボールを弾き飛ばすとします。
古い「波説」の考え方は、プール全体を揺らしてボールを外に出そうとするようなものです。大きく揺らせば（光を強くすれば）いつかは出るはずだと考えます。しかし、アインシュタインの「粒子説」は違います。光子という「弾丸」を直接ボール（電子）にぶつけるのです。

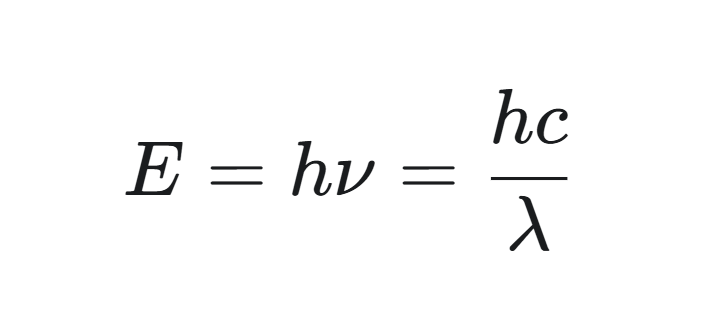

このとき重要になるのが、光子一つひとつが持つエネルギーの大きさです。アインシュタインは、光子のエネルギー Eを以下の式で定義しました。
この数式そのものを解説することは少し難しいので省略しますが、数式によって導き出された結論は、次の通りです。
電子を弾き飛ばすために必要なエネルギー（これを「仕事関数」と呼びます）が「10」だとしましょう。そこにエネルギー「5」の赤いボール（光子）を100個、1000個とぶつけても、個々の衝突力不足で電子は弾き飛ばされません。しかし、エネルギー「12」の青いボールなら、たった1個ぶつけるだけで、電子は勢いよく飛び出します。
これが光電効果の本質です。太陽光パネルの表面では、まさにこの「光子の爆撃」が毎秒天文学的な回数で行われています。太陽から降り注ぐ光の粒が、パネル内部の半導体原子に拘束されている電子に衝突し、その束縛を断ち切って自由にする。この瞬間に、光エネルギーが電気エネルギーへと変換されるのです。
この「光の波長とエネルギーの関係」を理解すると、パネルの設置条件に対する見方が変わります。例えば、朝夕や曇天時の太陽光は、大気中での散乱により波長の長い成分が多くなります。つまり、エネルギーの低い「柔らかいボール」が多くなるため、単に光が弱いだけでなく、そもそも電子を叩き出す力が弱い光の割合が増えるのです。
高性能なパネルとは、より少ないエネルギーの光子でも反応できるように設計されている、あるいは幅広い波長の光子を捕獲できる能力が高い製品であると言い換えることができます。
半導体の内部構造：P型とN型
光電効果によって電子が原子から弾き飛ばされ、自由になれることは分かりました。しかし、ただ電子が飛び出すだけでは「電気」にはなりません。飛び出した電子がバラバラの方向に飛んでいってしまっては、電流として取り出せないからです。
電気として利用するためには、電子を一斉に同じ方向へ流す「強制力」が必要です。この役割を果たすのが、半導体の内部に作られた「構造」です。
太陽光パネルの主役であるシリコン（Si）は、本来、電気をあまり通しません。純粋なシリコン結晶の中では、原子がお互いに電子をしっかりと共有し合っており（共有結合）、自由に動ける電子がほとんどいないからです。
まず、シリコンにリン（P）などを混ぜます。シリコンは4本の手で隣と結びついていますが、リンは5本の手（価電子）を持っています。すると、結合に使われない電子が1つ余ります。この余剰電子が自由に動き回れる状態になったものを「N型半導体」と呼びます。電子が豊富にある状態です。
一方、シリコンにホウ素（B）などを混ぜます。ホウ素は手が3本しかありません。すると、結合箇所に電子が足りない「穴」が空きます。これを「正孔（ホール）」と呼びます。電子が不足しているため、相対的にプラスの性質を持つこの状態を「P型半導体」と呼びます。
このN型とP型を接合させたものが、太陽電池の基本構造である「PN接合」です。
N型とP型を貼り合わせると、接合面付近では、電子が余っている側から足りない側へ、一瞬だけ電子が移動して穴を埋めようとします。しかし、ある程度移動すると電気的なバランスが崩れ、強いバリアのような力が発生して、それ以上の移動を阻止します。このとき、接合部には「内部電界」と呼ばれる強力な電気の力が生まれます。
この「P型とN型の接合」の品質こそが、パネルの耐久性と寿命を左右します。安価なパネルでは、不純物の混入や結晶の欠陥により、凸凹が多く途中で電子が引っかかって消滅したりすることがあります。
これは発電効率の低下だけでなく、局所的な発熱（ホットスポット）の原因となり、パネルの焼損や寿命短縮に直結します。「高品質なシリコンウェハーを使用」という宣伝文句は、すなわち「電子のための完璧になめらかな坂道を用意しました」という意味であり、それが20年以上の長期安定稼働を保証する根拠となるのです。
なぜすべての光を使えないのか
「太陽のエネルギーは無限だ」と言われますが、市販されている最高級のシリコンパネルであっても、その変換効率は2026年時点で約24〜25%程度です。残りの75%はどこへ消えてしまうのでしょうか？なぜ100%の効率で電気に変えられないのでしょうか？
バンドギャップ（禁制帯幅）
バンドギャップとは、電子が原子の束縛から逃れて自由になるために必要な「最低限のエネルギー」のことです。シリコンの場合、この値は約1.1eV（電子ボルト）と決まっています。これを日常生活に例えるなら、「1,100円の入場料がかかるゲート」のようなものです。
太陽の光には、様々な波長（色）が混ざっています。虹の七色だけでなく、目に見えない紫外線や赤外線も含まれます。これら光子の一つひとつが、異なる金額（エネルギー）を持ったお客さんだと想像してください。
持っているエネルギーが1.1eV未満の光子、つまり1,100円持っていないお客さんは、ゲートを通れません。シリコンを素通りしてしまうか、反射されて終わります。これは「透過損失」と呼ばれ、シリコンパネルの場合、太陽光エネルギー全体の約20%近くがこの理由で使われません。
逆に、3.0eV（3,000円）のような高いエネルギーを持つ光子もいます。ゲートの入場料は1,100円なので、この光子は入場できます（発電に寄与します）。しかし、問題はお釣りが出ないことです。差額の1,900円分（1.9eV）は、電気エネルギーとしては使われず、その場で「熱」として捨てられてしまいます。これを「熱緩和損失」と呼びます。これが約30%〜40%にも達します。
この「入場料ぴったり」の光子しか効率よく使えないというジレンマにより、単一のシリコンで構成された太陽電池の理論上の限界効率（ショックレー・ケワイザー限界）は、約33%と算出されています。これが物理法則による天井です。
温度上昇によるロス（熱損失）
夏場、パネルの表面温度は70℃近くに達することがあります。量子力学的に見ると、温度が上がるとは、シリコンの結晶格子が激しく振動することを意味します。物理学ではこれを「フォノン（音響量子）」の増加と呼びます。
せっかく光電効果で飛び出した電子が、出口に向かって走ろうとしても、激しく振動する原子（フォノン）に衝突して進路を妨害されてしまうのです。これを「格子散乱」と言います。さらに、温度が上がるとバンドギャップ自体がわずかに縮まり、電圧が低下する性質もシリコンにはあります。
具体的には、結晶シリコンパネルは温度が1℃上昇するごとに、出力が約0.4%低下します。25℃を基準とすると、70℃では18%もの出力ダウンになります。
これは真夏の昼時、最も稼働してほしい時間帯に、量子レベルでの交通渋滞が起きていることを意味します。
「最大出力」というスペックは、あくまでパネル温度が25℃という理想環境での数値です。実環境、特に日本の高温多湿な夏場においては、「温度係数（温度上昇に対する強さ）」というスペックが重要になります。
量子力学を応用した次世代技術
2026年の現在、量子力学を積極的に応用することで、ショックレー・ケワイザー限界（約33%）を突破しようとする技術が実用化の段階に入っています。
タンデム型太陽電池
先ほど解説したバンドギャップでは、1つのゲート（1.1eV）しか持たないシリコンでは、安い客（赤外線）は逃し、高い客（紫外線）からは熱としてピンハネしてしまいました。
ですから「異なる入場料のゲートを重ねてしまえばいい」というのがタンデム（多接合）型の発想です。
具体的には、シリコンの上に、別の素材である「ペロブスカイト」などを重ねます。ペロブスカイトは、材料の配合を変えることでバンドギャップを自由に調整（チューニング）できるという、量子力学的に非常に柔軟な性質を持っています。
例えば、上層に1.7eV（1,700円）のゲートを持つペロブスカイト層を置きます。ここではエネルギーの高い青い光などを効率よく捕まえます。そして、そこを通り抜けたエネルギーの低い赤い光を、下層のシリコン（1.1eV）で捕まえるのです。
この「2段階フィルター」方式により、光のスペクトル（波長分布）を無駄なく活用することが可能になります。2026年時点で、このタンデム型の研究レベルでの効率は33%を超え、商用ベースでも30%に迫る製品が登場し始めています。これは、従来のシリコン単体の限界を物理的に超えるものです。
量子ドット太陽電池
ナノメートル（10億分の1メートル）サイズの半導体微粒子を使う技術です。物質はナノサイズになると、量子の「閉じ込め効果」により、粒の大きさを変えるだけでバンドギャップが変化します。
つまり、粒の大きさをグラデーションのように配置することで、あらゆる波長の光を完璧に吸収する「究極のパネル」が理論上可能なのです。
これらの技術は、もはや古典的な電気工学の範疇を超え、電子の波動関数を制御する量子物理学のエンジニアリングです。
「ペロブスカイト」や「タンデム」という言葉は、今後の太陽光市場で頻繁に耳にすることになるでしょう。これらは単なる新商品ではなく、物理法則の限界を突破するために開発された画期的な技術です。
現在、太陽光発電の導入を検討している方にとって、これらの技術動向を知ることは「将来性」を見極める指針になります。例えば、今シリコンパネルを導入する場合でも、将来的にペロブスカイト層を「上塗り」して効率を上げる技術なども研究されています。
量子力学のちょっとした知識を持つことによって、中長期的な太陽光発電に対する動向を見ることができます。皆さまのお役に立ちましたら幸いです。
